模型で使われるモータ

鉄道模型で一般に使われるモータは一部を除き、直流12V仕様のものです。

モータの選び方
モータの特性
コアレスモータ使用上の注意

鉄道模型での分類では以下のように種類があります。

• 縦形モータ


  シャフトに直角に磁石が取り付けられている。


  ロータがむき出しになっている


  代表製品は

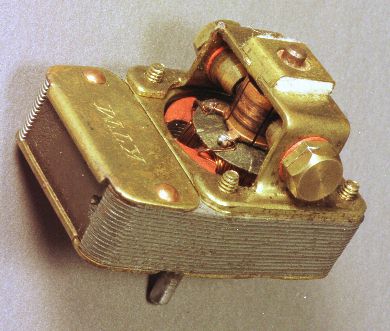

  • カツミ DV18
  • カワイ L-5


• 横形モータ


  シャフトと反対方向に磁石が取り付けられていて、棒状の形をしている。


  ロータがむき出しになっている。


  代表製品は

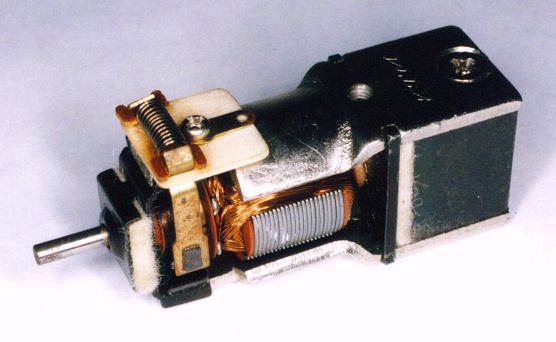

  • カツミ DH13,DH15

  • カワイ W-5

• カンモータ


  工業製品の直流小型モータとしては一般的な構造のもので、ケースの中に円筒形の磁石があって、その内側で鉄心に銅線を巻いたロータが回転する。


  代表製品は

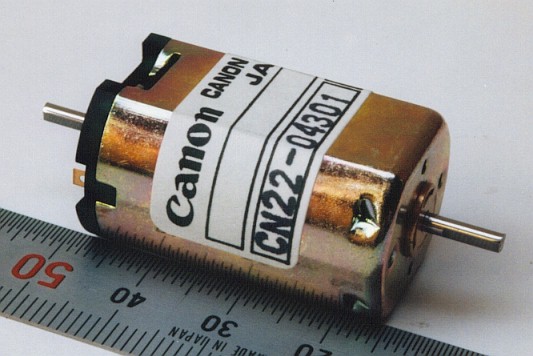

  • キヤノンモータ EN-20,EN-22 (エンドウ扱い)

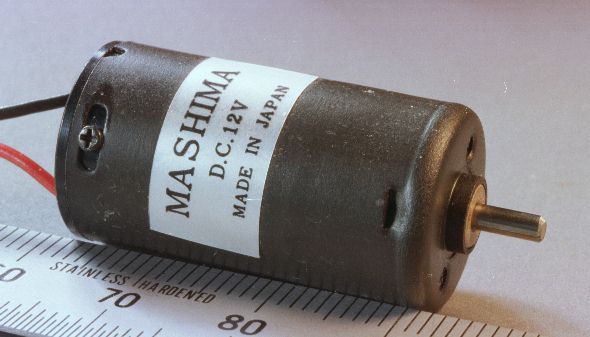

  • マシマ製(珊瑚の機関車のキットに付いているもの)

  • サガミ製(最近、日本では見かけないが、アメリカでは模型用に売られている)

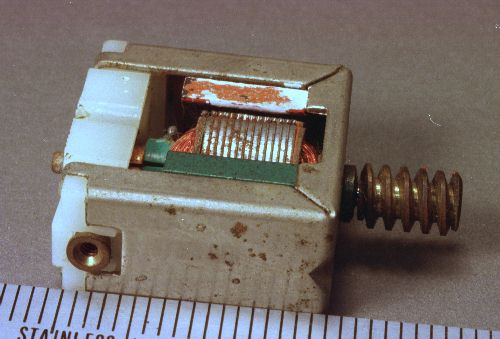

• キャラメルモータ


  その名の通り、キャラメル型をしたモータ。安くて小さいのが特徴だが、トルクも小さい。

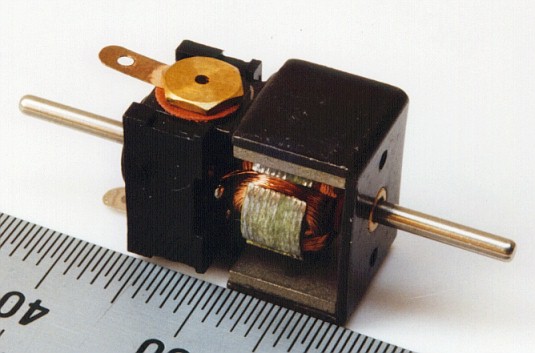

• キドモータ


  キャラメルモータの一種とも言えるが、希土類磁石を使用し、強力にしたモータ。


  代表製品は


  • 天賞堂 キドマイティ


• コアレスモータ


  磁石を中央に配置し、その周囲を銅線で作られたカップ状のロータが回転する。


  鉄心が無いのが特徴で、高効率が売り物である。


  これは、鉄道模型用としては販売されていないが、一般工業用のものを利用することができる。


  鉄道模型(HOクラス)で使用可能なものは、


  • ナミキ 16CL-2501

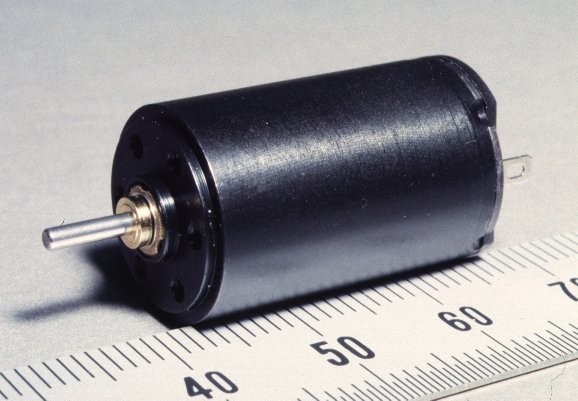

  • ファウルハーベル 1319,1331,1717,1724,1524

  • マクソン RE013-020,RE013-032,RE015-023,RE-max13,RE-max17

  • エスキャップ 13N88
